国产美女主播在线观看,日本成人不卡,天堂视频免费在线,嫩草私人影院,涩涩涩在线视频

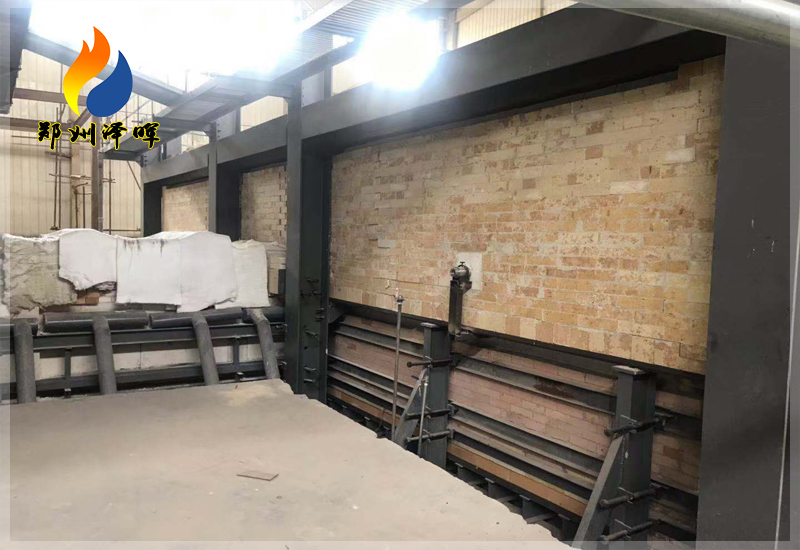

玻璃窯用耐火磚有可能會引起的玻璃缺陷

1、結石

玻璃窯用耐火磚的較大顆粒脫落到玻璃熔體中而不能被熔體完全溶解時，就會在玻璃中出現結石。比重大的顆粒將沉降到池底。ZrO2之類的難溶物質也可分散成很小的顆粒麗不造成危害。

玻璃中的堿會與含氧化鋁的耐火磚作用而形成長石類物質。由于熱膨脹的差別而形成薄片脫落。脫落后又生成新的薄片造成危害。搗打材料中那些未燒結牢固的顆粒也可能進入玻璃中而形成結石。

2、氣泡

一切附著在耐火磚表面的***物雜質會被焚燒而產生氣泡。某些無機建筑材料也在開始階段有產生氣泡的傾向。此外，耐火磚的孔洞中排出的空氣也會造成氣泡。含碳雜質總是氣泡產生的根源。

金屬鐵本身沒有產生氣泡的傾向，而其中所含的碳則有這種傾向。具有氧化還原勢的物質由于熔體中氧化條件的改變也會產生氣泡。鋯磚在使用初期也有產生氣泡的傾向。但是經過玻璃中的堿的作用葡提高了質量，氣泡不再產生。

3、間接形成的缺陷

玻璃中的堿和含Al2O3的材料結合成長石類物質。在一定的溫度范圍這種物質不能完全溶解而留下結石與KZ-磚作用也與此類似。氧化鋁可能溶解或半溶解，留下的ZrO2成為結石。玻璃的侵蝕性組分可能將鋯英石制品中的SiO2溶解而留下ZrO2結石。如果顆粒足夠大，結石就會出現在玻璃中。被侵蝕的格子磚上也會產生上述顆粒。助燃空氣從格子磚砌體通過時就可能將它們(格子磚的部分，被破壞的耐火磚部分或它們的組成分)吹到熔體中而引起。結石的形成。由窯的上部結構或璇頂落下的耐火磚也可能形成結石。
