耐火磚在回轉窯砌筑施工中的11個原則

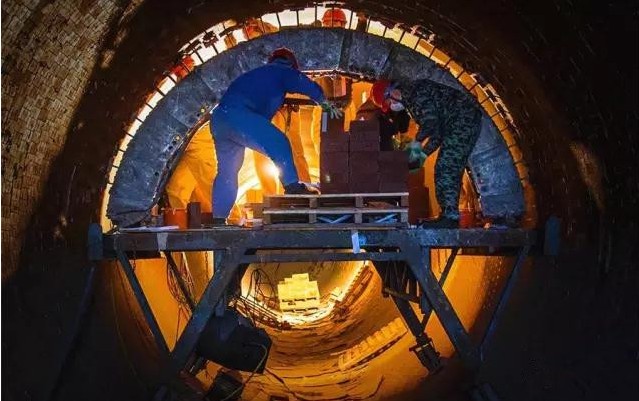

耐火磚在回轉窯煅燒生產中發揮著無可替代的作用，所以做好對耐火磚的砌筑工作非常重要。下面，我們就來看看回轉窯耐火磚砌筑過程中需要注意的事項。
(1)耐火磚襯按磚縫大小及操作精細程度劃分為四類。
其類別和磚縫大小分別為：I類，≤0.5mm：II類，≤1mm，III類，≤2mm：IV類，≤3mm。
水泥回轉窯系統耐火襯里用火泥砌筑時，其灰縫應在2mm以內。如設計未表明時，可按上述推薦等級進行砌筑，施工時應從嚴掌握。不動設備襯里的灰縫中火泥應飽滿，且上下層內外層的磚縫應錯開。
(2)調制砌磚用耐火泥漿應遵照以下原則。
① 砌磚前應對各種耐火泥進行預實驗和預砌筑。確定不同泥漿的粘結時間、初凝時間、稠度及用水量。
② 調制不同泥漿要用不同的器具，并及時清洗。
③調制不同質泥漿要用清潔水，水量要稱量準確，調和要均勻，隨調隨用。已經調制好的水硬性和氣硬性泥漿不得再加水使用，已經初凝的泥漿不得繼續使用。
④調制磷酸鹽結合泥漿時要保證規定的困料時間，隨用隨調，已經調制好的泥漿不得任意加水稀釋。這種泥漿因具腐蝕性，不得與金屬殼體直接接觸。
(3)耐火磚的品種和布局依據設計方案砌筑。
一般拱頂和圓筒襯里宜采用環峰砌筑，直墻和斜面宜采用錯縫砌筑，砌筑時應力求磚縫平直，弧面圓滑，砌體密實。對于窯筒耐火襯里還必須確保磚環與窯筒可靠地同心，故應保證耐火磚磚面與窯筒體完全貼緊，磚間應是面接觸且結合牢固。砌筑不動設備的磚磚襯時，火泥將飽滿度要求達到95%以上，表面磚縫要用原漿勾縫，但要及時刮除磚襯表面多余的泥漿。
(4)砌磚時要使用木錘、橡皮錘或硬塑料錘等柔性工具，不得使用鋼錘。
(5)砌筑耐火隔熱襯里時應力求避免下列通病。
①錯位：即在層與層，塊與塊之間的不平整。
②傾斜：即在水平方向上不平。
③灰縫不均：即灰縫寬度大小不一，可通過適當選磚來調整。
④爬坡：即在環向墻面表面上有規則地不平整的現象，應控制只錯開1mm以內。
⑤離中：即在弧形砌體中磚環與殼體不同心。
⑥重逢：即上下層灰縫相疊合，兩層間只允許有一條灰縫。
⑦通縫：即內外水平層灰縫想和，甚至露出金屬殼體，是不允許的。
⑧張口：即在弧形砌體中灰縫內小外大。
⑨脫空：即灰漿在層間、磚間及殼體間不飽滿，在不定設備的襯里中是不允許的。
⑩毛縫：即磚縫未勾抹，墻面不清潔。
?蛇形彎：即縱縫、環峰或水平縫不呈直線，而呈波浪形彎曲。
?砌體鼓包：屬于設備變形而致，應在砌筑時修平設備有關表面。砌筑雙層襯里時可用隔熱層找平。
?混漿：錯用了泥漿，是不允許的。
(6)砌筑不動設備的耐火隔熱復合襯里，要分層分段砌筑，嚴禁混層混漿砌筑。
(7)耐火磚襯中的膨脹縫，必須按設計留設，不得遺漏。
膨脹縫的寬度不宜出現負公差，縫內不得留有硬塊雜物，并用耐火纖維將縫填滿，要避免外滿內空的現象。隔熱層中一般可不設膨脹縫。
(8)重要部位和外形復雜部位的襯里應先進行與砌筑。對結構及其復雜且磚加工量太大的襯里可考慮改為澆注料襯里。
(9)磚襯中留設的外露金屬件，包括托磚板、擋磚板等部位要用異型磚、澆注料或耐火纖維封閉起來，不得將其在使用中直接暴露在熱窯氣中。
(10)錨固磚是砌體的結構磚，要按設計規定來留設，不得遺漏。掛孔周圍不得使用有裂紋的錨固磚。金屬掛勾件要放平掛實。掛孔與掛鉤不能卡死，所留間隙可用耐火纖維填實。
(11)砌磚封頂轉、接頭磚和彎道磚時，若用原磚不能滿足風口要求時，要用切磚機對磚進行精加工，不得使用手工加工磚。
精準改造耐火磚尺寸：位于回轉窯和托磚板下的封頂磚應不小于原磚的70%：在平面的接頭磚和彎道磚中，不得小于原磚的1/2，最后必須用原磚鎖口，磚的工作面嚴禁加工。
微信洽談
