工業鍋爐重型爐墻的結構特點和耐火磚的砌筑
爐墻直接砌筑在鍋爐地基上，即爐墻直量是由鍋爐墻基直接承受。爐墻一般由耐火磚與紅磚兩層組成。爐墻較厚，一般為500mm厚，質量也較重。重型爐墻由于直接砌筑在鍋爐基礎上，且因重量較大，因此，高度受到限制。過高時，一方面使?fàn)t墻不穏定，另一方面也由于在高溫下強度有限，故一般不超過10m,超過10m以上必須釆取結構措施，如可采用簡單的金屬框架來加強其穩定性。因工業鍋爐一般低于10-l2m,故都釆用重型爐墻。
重型爐墻外層用標準紅磚240mm×115m×53mm砌筑，內層用標準耐火磚T—3砌筑, 其尺寸為230mm× 113mm×65mm。耐火磚與紅磚之間留有2O-3Omm之間的縫隙，并填充絕熱石棉板或石棉粉。為了不使耐火磚與紅磚分開，沿高度方向每增高5-7層耐火磚，要求從耐火磚向紅磚層內插入半磚，使紅磚嚙合。為了保證爐墻自由膨脹，在四角和較寬的爐墻中間位置，沿整個爐墻高度留有垂直的溫度膨脹縫；在與鋼架、鍋筒、過墻管接觸部分也應留出膨脹空隙。一般膨脹縫的寬度為10?25mm,每隔5m爐墻寬度布設一道。膨脹縫中間嵌入石棉繩，以防爐渣逬入和漏風，膨脹縫只在爐墻內側（耐火磚層）布置。

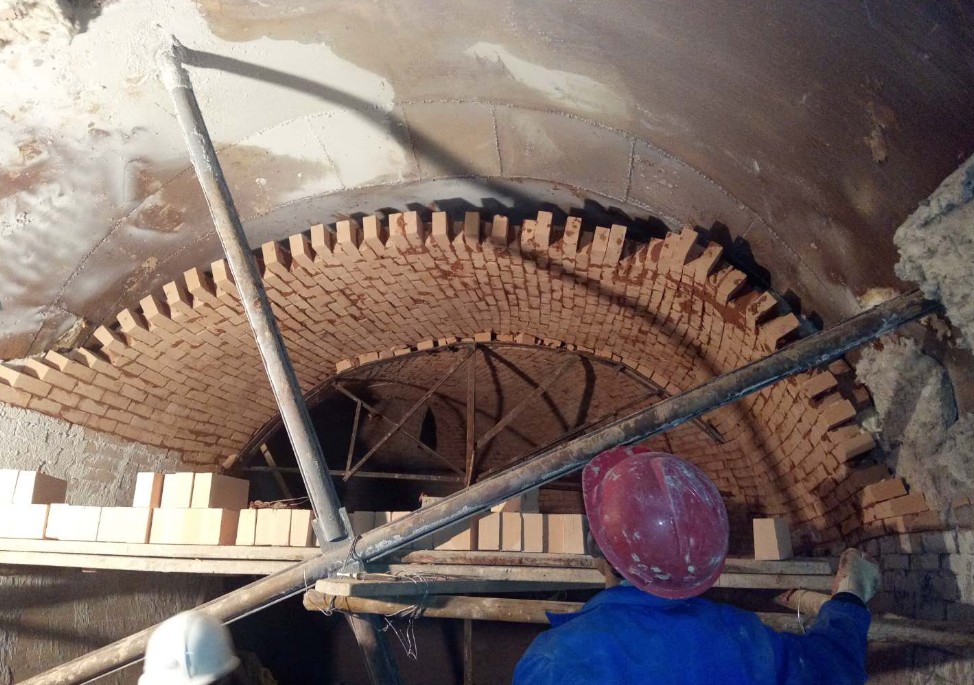

重型爐墻的耐火磚筑體，根據所要求的砌筑精度可為五類：
特類砌體：磚縫厚度不大丁0.5mm；
I類砌體：磚縫厚度不大于Imm；
II類砌體：磚縫厚度不大于2mm；
III類砌體：磚縫厚度不大3mm；
IV類砌體：磚縫厚度大于3mn。°
各類砌體用的泥漿（耐火泥）為：特類、I類和II類砌體用稀泥漿；III類砌體用半濃泥漿;Ⅵ類砌體用濃泥漿。工業鍋爐高溫區一般為Ⅰ類或Ⅱ類砌體；省煤器和煙道等部分為Ⅲ類或Ⅳ類砌體。
